您當前的位置：網站首頁 > 新聞中心 > 產品知識 > 顎式破碎機機架結構的改進

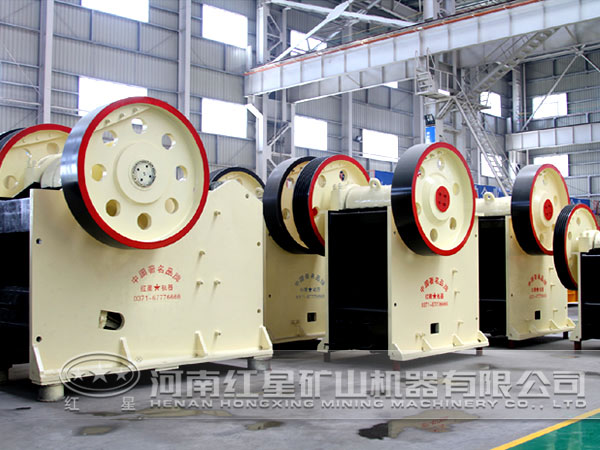

通過對顎式破碎機機架的受力分析可知，機架在肘板座處承受著很大的應力，而且部分結構也有浪費材料的現象，因此我們需要對其進行改進。
1、可以增加顎式破碎機肘座前板和肘座后板的厚度，另外將外部的2塊筋板去掉，并在顎式破碎機肘座前板和肘座后板間增加4塊筋板來加強肘板處的強度，減小所受應力。
2、顎式破碎機肘板力通過調整墊片作用在肘座上，肘座的受力面積就是調整墊片的面積。而由于顎式破碎機原來的調整墊片較窄，導致肘座應力較大且容易變形。可以將調整墊片的寬度增大，保持總肘板力不變，可以有效降低作用在顎式破碎機肘板座上的壓力。
3、顎式破碎機前后墻側板的應力很小，有很大的應力余量，所以可以適當減小顎式破碎機前后墻側板的厚度、前墻豎直筋板的厚度和前墻水平筋板的厚度，從而減輕顎式破碎機機架的重量。
