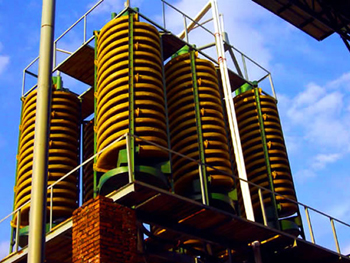

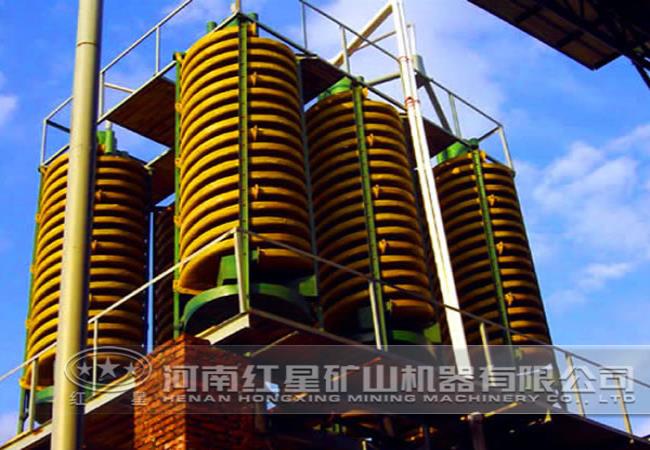

紅星螺旋溜槽屬于新型的玻璃鋼旋轉螺旋溜槽，是綜合了螺旋選礦機、老式螺旋溜槽、搖床、離心選礦機的特點,于1977 年研制成的一種新型設備，是采礦、選礦的好設備，特別是海濱、河畔、砂灘、溪道的砂礦開采更為理想。
本設備適用于分選粒度0.3--0.02毫米細料的鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、磷乙礦、鎢礦、錫礦、鉭礦、鈮礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體。本設備具有選別過程穩定、容易控制，給礦濃度允許變化范圍大，富集比高、回收率高，占地面積小、耗水量少，結構簡單，無需動力，處理量大，安裝簡易，操作方便，投資小見效快等優點。
螺旋溜槽都有給礦均勻器、十字架（三腳架）、給礦槽、螺旋槽、截取槽、集聚斗、槽支柱組成。
產品具有結構合理，安裝簡單，占地面積少，操作簡易，選礦穩定，分礦清楚，處理量大，效率高選礦富集比高、回收率高,運轉可靠的特點。具有重量輕、防潮、防銹、耐腐蝕，對給礦量和濃度、粒度、品位的波動適應性強，無噪音等優點。
將螺旋溜槽立起，校準垂直線，用鐵架或木頭固定在合適的位置，由砂泵將礦砂送到螺旋上兩個進料口處，加入補充水，調節礦槳濃度，礦槳自然從高往下旋流，在旋轉的斜面流速中產生一種慣性的離心力，以礦砂的比重、粒度、形狀上的差異，通過旋流的重力和離心力的作用，將礦與砂分開，精礦流入精礦斗用管道接出，尾砂流進尾砂斗用管道接到砂池，再用砂泵排走，完成了選礦的全過程。
1、首先檢查玻璃鋼螺旋片的質量（特別是工作表面的質量），尺寸和形狀符合要求時方可裝配。
2、螺旋片上的聯接螺栓孔一般由制造廠預先配鉆好。如制造廠沒有加工，則需按同一樣板鉆孔，以保證具有良好的互換性。
3、用螺栓將五圈螺旋片聯接成一組螺旋槽，水平放置，相鄰兩片法蘭聯接處以內表面平滑過渡為準，聯接時要特別注意下片表面不得低于相應的下片表面。沿徑方向。（槽寬方向）從外緣對齊為準，不允許下片外緣靠里，這樣安裝的目的是防止發生礦流飛濺。聯接處有縫時，需用膩?zhàn)幽ㄆ健?br />
4、將已聯接好的五片一組的四頭（或二、三頭）螺旋槽旋在一起，分布成要求的形狀。
5、將四根（三根）柱依次分別裝在四個（或三、二個）螺旋槽上，用螺栓將螺旋槽與支柱固定，然后安裝十字架（三角架），使各頭螺旋沿四周布，再旋好全部螺栓，安裝后，螺旋片要保持自然形狀，不得有顯見的變型。 6、將給礦槽和產品截取槽分別裝在螺旋槽前端和尾端要保證聯接處嚴密不漏水，如有縫隙，需用涂料封嚴，要保證槽面平滑過度。
7、給礦勻分器和產品集聚斗與槽支架不聯接，自由放置在支架上，安裝時要注意按圖放正位置。分配器的各個排管要分別對準相應的給礦槽。
8、螺旋溜槽基礎一般不需固定，但在放在同一水平四個（三個）平面基礎上，安裝后，要檢查螺旋槽的豎軸線是否鉛垂，可以在立柱下面加墊片調整鉛垂度。螺旋溜槽要在適當高度處設操作平臺，螺旋溜槽支柱與平臺需適當聯接。
工業上大量使用時，應成組配置，用多管分礦器定量給礦，螺旋溜槽應連續成排配置，以節約占地面積。
| 型號 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| 外徑 | 1200 | 900 | 600 | 400 | |
| 螺距 | 900/720/540 | 675/540/405 | 450/360/270 | 240/180 | |
| 距徑比（螺距/直徑） | 0.75/0.6/0.45 | 0.75/0.6/0.45 | 0.75/0.6/0.45 | 0.6/0.45 | |
| 橫向傾角（度） | 9° | 9° | 9° | 9° | |
| 每臺最多安裝螺旋頭數 | 4 | 4 | 3 | 2 | |
| 給礦粒度 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
| 給礦濃度（%） | 25-55 | 25-55 | 25-55 | 25-55 | |
| 生產能力（t/h） | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| 外形尺寸 | 長 | 1360 | 1060 | 700 | 460 |
| 寬 | 1360 | 1060 | 700 | 460 | |
| 高 | 5230 | 4000 | 2600 | 1500 | |
| 重量 | 600 | 400 | 150 | 50 | |
