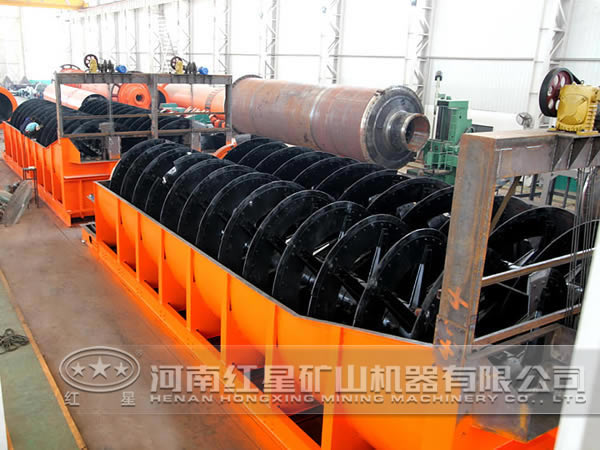

當前鐵礦選礦設備中分級機械使用較廣的主要是高堰式雙螺旋分級機，但由于這種螺旋分級機進入行業市場的時間并不長，現在仍然有很多客戶對這種分級機不了解，所以本文我們討論鐵礦選礦設備高堰式雙螺旋分級機的構造設計。
高堰式雙螺旋分級機的螺旋軸通過電動機、減速機、圓柱齒輪和圓錐齒輪副傳動，傳動裝置裝在設備上端，由于設備停車后，沉砂會將下部葉片淤埋而造成啟動困難，因而在尾部沒有螺旋軸升降機構，由于一臺電動機、減速機、圓錐齒輪副帶動絲桿使軸升降。
高堰式雙螺旋分級機下部的軸承支座浸沒在礦漿中，支撐螺旋軸轉動，其密封要求相對較高，現在常用的有兩種密封裝置：盤根迷宮式和高壓干油聯合密封滾動軸承支座和壓力水封橡膠軸承支座。滾動軸承支座平時注意及時加油維護，壽命可達一年以上，壓力水封橡膠軸承支座成本較低，壽命可達三個月左右。
高堰式雙螺旋分級機的半圓形水槽由鋼板和型鋼焊成，槽體中部側壁上有進料口，槽體上端的下部有返砂口。槽體下端的底部有放水閥，此閥在正常工作時關閉，在檢修需要排空槽體內礦漿時打開。槽內裝有縱向空心軸，軸上以卡箍方式裝有螺旋導角相對應的左右支架，上面固定左右螺旋大葉片，其螺旋機構多采用雙頭等螺距螺旋，并在大葉片邊緣裝有耐磨的小葉片。
高堰式雙螺旋分級機的空心軸通常用厚壁無縫鋼管，大直徑空心軸用長鋼板卷成形后焊接而成?？招妮S上、下兩端焊接有軸頸，上端支撐在十字頭軸套內，下端支撐在下部軸承支座中，支座的軸頭支撐在傳動架上，以此為支撐轉軸可升降螺旋，亦可支撐螺旋軸旋轉。
